Bạn đang muốn tự lắp đặt công tắc và ổ cắm mới trong nhà nhưng chưa biết cách đấu điện 1 công tắc 1 ổ cắm sao cho an toàn và nhanh chóng? Việc đấu nối thiết bị điện tưởng chừng phức tạp nhưng hoàn toàn có thể thực hiện đơn giản ngay tại nhà nếu bạn nắm vững các nguyên tắc cơ bản.
Bài viết này của chúng tôi sẽ hướng dẫn chi tiết từng bước, từ khâu chuẩn bị dụng cụ đến sơ đồ đấu nối chuẩn xác nhất. Hãy cùng tìm hiểu ngay để tự tay lắp đặt hệ thống điện gọn gàng, thẩm mỹ, đảm bảo an toàn điện tuyệt đối cho gia đình bạn một cách dễ dàng nhất!

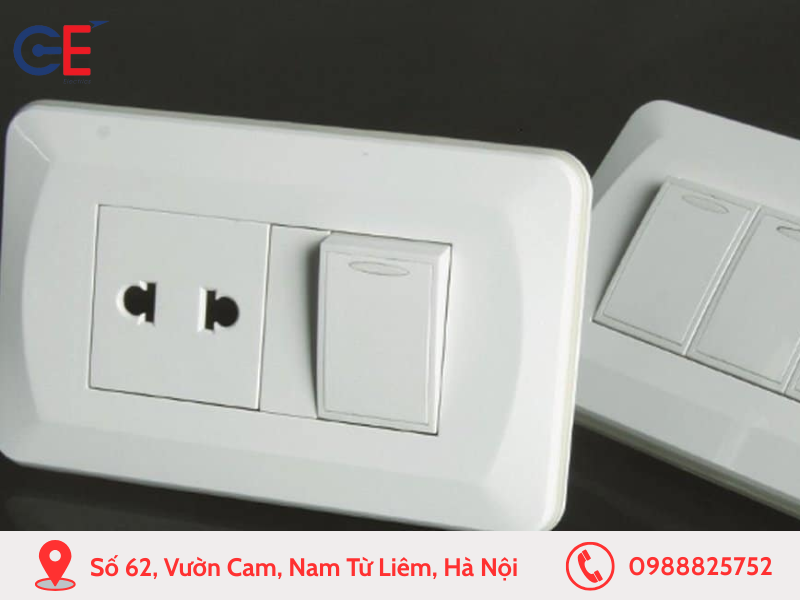

Khái niệm về bảng điện 1 công tắc 1 ổ cắm
Trước khi tìm hiểu về cách đấu điện 1 công tắc 1 ổ cắm việc làm trước tiên của bạn chính là nhận biết được đâu là bảng điện 1 công tắc 1 ổ cắm. Bởi nếu bạn nhận dạng sai loại bảng điện sẽ dẫn đến việc bạn đấu sai cách, có thể gây ra những sự cố không đáng có.
Bảng điện 1 công tắc 1 ổ cắm là một thiết bị điện cơ bản và phổ biến trong hệ thống điện dân dụng, dùng để điều khiển và cung cấp nguồn điện cho các thiết bị điện trong nhà.
Về bản chất, nó là một tổ hợp điện bao gồm hai thành phần chính được lắp đặt trên cùng một mặt hoặc trong cùng một hộp:
- Một công tắc điện: Có chức năng đóng/ngắt dòng điện chạy đến một tải cụ thể (thường là một bóng đèn hoặc thiết bị chiếu sáng). Công tắc này chỉ kiểm soát dây lửa (dây pha).
- Một ổ cắm điện: Có chức năng cung cấp nguồn điện trực tiếp (gồm dây lửa và dây nguội) để cấp nguồn cho các thiết bị điện di động khác (như quạt, sạc điện thoại, laptop, v.v.) thông qua phích cắm.

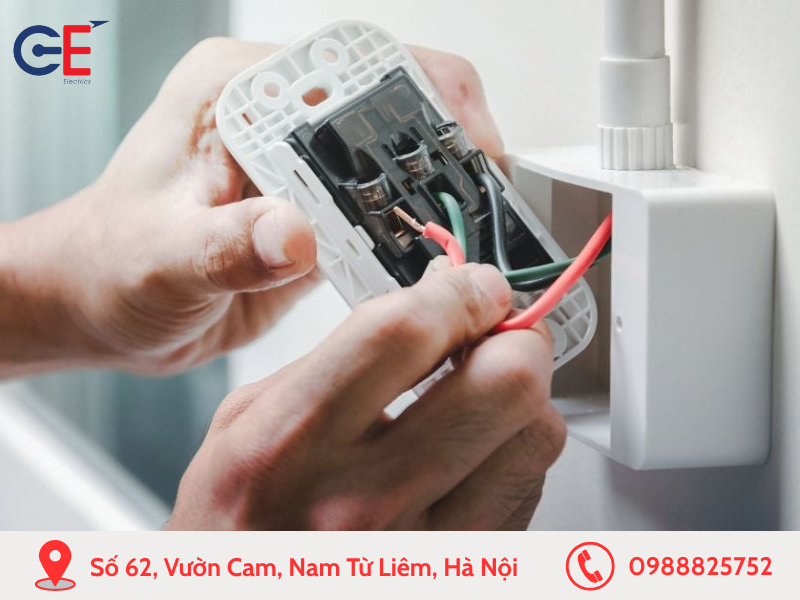

Hướng dẫn chi tiết cách đấu điện 1 công tắc 1 ổ cắm tại nhà
Loại bảng điện 1 công tắc 1 ổ cắm này có cấu tạo cơ bản khá đơn giản, vì thế, cách đấu điện sẽ không quá khó. Tuy vậy, bạn vẫn cần có sự tập trung ở các bước để không nhầm lẫn giữa các dây trong quá trình đấu.
Bước 1: Chuẩn Bị Dụng Cụ và Đảm Bảo An Toàn
Trước khi bắt đầu bất kỳ thao tác nào liên quan đến điện, bạn phải ưu tiên an toàn tuyệt đối.
- Ngắt nguồn điện: Cắt cầu dao tổng (Aptomat tổng) hoặc Aptomat nhánh cấp điện cho khu vực làm việc. Dùng bút thử điện để kiểm tra chắc chắn không còn điện.

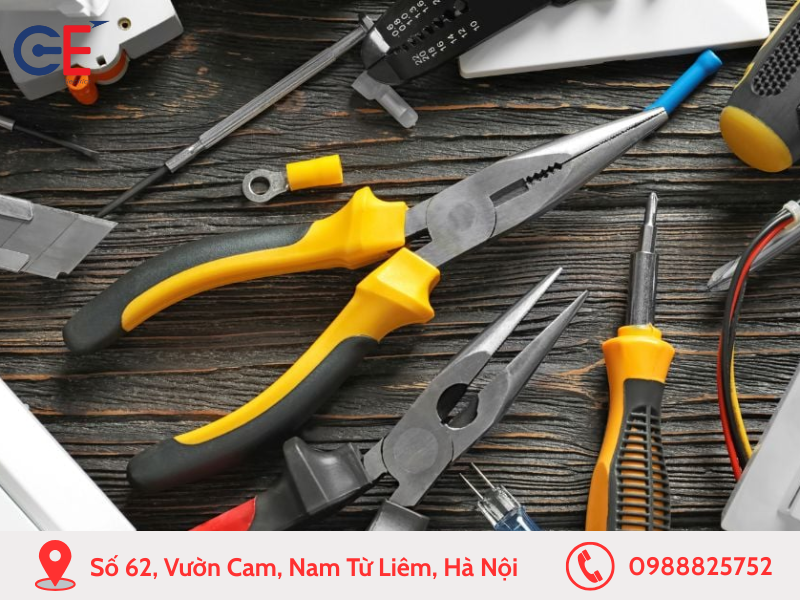

- Dụng cụ cần thiết: Kìm cắt, kìm tuốt dây, tua vít (thường là loại dẹt và bake), băng keo cách điện, bút thử điện.
- Vật tư: Bảng điện, công tắc, ổ cắm, và dây điện đã được cắt sẵn.
Bước 2: Xác Định Các Loại Dây Điện
Bước 3: Đấu Nối Ổ Cắm Điện
Ổ cắm cần cả dây lửa (L) và dây nguội (N) để hoạt động:
- Đấu Dây Lửa (L): Nối dây Lửa từ nguồn vào một đầu vít (cực L) của ổ cắm.
- Đấu Dây Nguội (N): Nối dây Nguội từ nguồn vào đầu vít còn lại (cực N) của ổ cắm.
- Đấu Dây Tiếp Địa (E): Nếu ổ cắm có cực tiếp địa, nối dây Tiếp địa vào cực này (rất quan trọng cho an toàn).
Bước 4: Đấu Nối Công Tắc Điện
Công tắc chỉ có nhiệm vụ ngắt/mở dây lửa để điều khiển đèn:
- Đầu vào (Input): Nối một đoạn dây ngắn từ cực Lửa (L) của ổ cắm sang một cực (cực vào) của công tắc. Đây là dây Lửa chung cấp nguồn cho cả hai thiết bị.
- Đầu ra (Output): Nối dây Lửa đi ra tải (dây nối đến bóng đèn) vào cực còn lại (cực ra) của công tắc.
Bước 5: Hoàn Thiện Mạch Điện và Lắp Tải (Bóng Đèn)
Đây là bước kết nối công tắc và ổ cắm với tải (bóng đèn) và nguồn điện chung:
- Đấu dây Nguội cho Tải: Nối dây Nguội (N) từ nguồn chính (hoặc từ cực N của ổ cắm) đi thẳng đến một cực của bóng đèn (tải).
- Đấu dây Lửa cho Tải: Dây Lửa đã đấu ở Bước 4 sẽ được nối vào cực còn lại của bóng đèn.
- Kiểm tra tổng thể: Đảm bảo tất cả các mối nối đều chắc chắn, siết chặt bằng tua vít và đã được cách điện an toàn bằng băng keo.
Bước 6: Lắp Đặt và Kiểm Tra Hệ Thống
- Cố định: Lắp công tắc và ổ cắm vào mặt nạ (hoặc mặt che), sau đó cố định bảng điện vào hộp âm tường hoặc hộp nổi.
- Cấp điện: Bật lại cầu dao tổng (Aptomat).
- Thử nghiệm:
- Kiểm tra ổ cắm bằng bút thử điện hoặc cắm thử một thiết bị nhỏ.
- Bật/tắt công tắc để kiểm tra bóng đèn có hoạt động bình thường không.
Nếu cả ổ cắm và công tắc đều hoạt động ổn định, không có hiện tượng nóng hoặc chập chờn, bạn đã hoàn thành việc đấu điện một cách an toàn và chính xác!
Tham khảo: Cách đấu 2 công tắc 1 ổ cắm Panasonic
Những lưu ý quan trọng khi đấu điện 1 công tắc 1 ổ cắm
Việc đấu điện tại nhà luôn đi kèm với rủi ro, nên ngoài các bước kỹ thuật, bạn cần nắm vững những lưu ý an toàn và mẹo thực tế sau đây để việc lắp đặt bảng điện 1 công tắc 1 ổ cắm được hoàn thành một cách chuẩn xác và bền vững nhất.
- An Toàn Tuyệt Đối: Việc đầu tiên và quan trọng nhất là phải ngắt nguồn điện tổng (Aptomat) và kiểm tra bằng bút thử điện trước khi thao tác.
- Nguyên tắc Đấu Nối:
- Ổ cắm: Cần cả dây Lửa (L) và dây Nguội (N) trực tiếp từ nguồn.
- Công tắc: Chỉ can thiệp vào dây Lửa (L). Dây Lửa được đấu vào một cực của công tắc, và dây Lửa sau công tắc sẽ đi đến tải (bóng đèn).
- Tải (Bóng đèn): Được nối với dây Lửa đã qua công tắc và dây Nguội (N) đi thẳng từ nguồn.
3. Hoàn Thiện: Đảm bảo tất cả các mối nối phải được siết chặt (để tránh nóng chảy) và cách điện kỹ lưỡng bằng băng keo. Sau khi lắp đặt xong, bật lại nguồn và kiểm tra hoạt động của cả công tắc lẫn ổ cắm.
