Phân biệt aptomat 1 pha và aptomat 3 pha

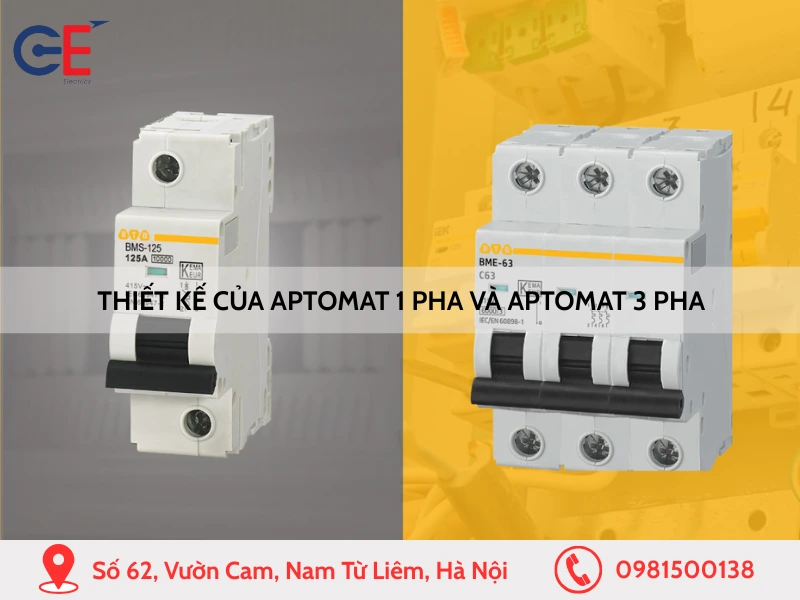

Thiết kế của aptomat 1 pha và aptomat 3 pha

Việc nắm vững cấu tạo của aptomat 1 pha và aptomat 3 pha là bước đầu tiên giúp bạn xây dựng một hệ thống điện an toàn và đạt chuẩn kỹ thuật. Dù cùng chung mục đích bảo vệ mạch điện khỏi sự cố, nhưng hai dòng thiết bị này lại sở hữu những đặc điểm riêng biệt về số lượng cực và kích thước vật lý. Hiểu rõ sự khác nhau trong thiết kế sẽ giúp bạn dễ dàng lựa chọn, lắp đặt cũng như bảo trì hệ thống điện một cách hiệu quả nhất.

1. Thiết kế của aptomat 1 pha

Aptomat 1 pha sở hữu kích thước nhỏ gọn với cấu tạo đơn giản, thường chỉ bao gồm 1 cực (1P) hoặc 2 cực (2P) tùy theo nhu cầu bảo vệ. Vỏ ngoài được làm từ nhựa cách điện cao cấp, chịu nhiệt tốt, tích hợp cần gạt điều khiển linh hoạt giúp người dùng dễ dàng thao tác đóng ngắt. Bên trong thiết bị chứa hệ thống thanh đồng và bộ phận dập hồ quang chuyên dụng, phù hợp để lắp đặt trong các tủ điện gia đình chật hẹp.

2. Thiết kế của aptomat 3 pha

Aptomat 3 pha có thiết kế hầm hố và chắc chắn hơn hẳn với cấu trúc 3 cực (3P) hoặc 4 cực (4P) xếp liền kề để quản lý các dòng điện công suất lớn. Các tiếp điểm của thiết bị được chế tạo từ hợp kim bền bỉ, có khả năng chịu tải cao và chịu được áp lực từ các pha điện lệch nhau trong môi trường sản xuất. Ngoài ra, dòng sản phẩm này thường trang bị thêm các rãnh thoát nhiệt lớn và vị trí lắp đặt phụ kiện đi kèm để tối ưu hóa khả năng vận hành.

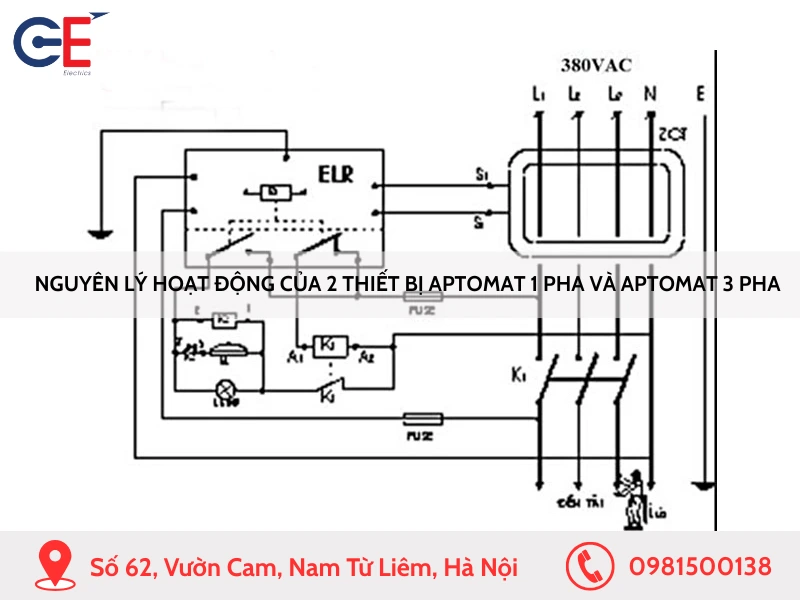

Nguyên lý hoạt động của 2 thiết bị aptomat 1 pha và aptomat 3 pha

Cơ chế vận hành của aptomat 1 pha và aptomat 3 pha dựa trên nguyên lý cảm ứng điện từ hoặc nhiệt để phát hiện các biến đổi bất thường của dòng điện. Khi xảy ra sự cố quá tải hoặc ngắn mạch, thiết bị sẽ tự động ngắt mạch để ngăn chặn hư hỏng cho các thiết bị điện và đảm bảo an toàn cho người sử dụng.

1. Nguyên lý hoạt động của aptomat 1 pha

Hoạt động của aptomat 1 pha dựa trên sự so sánh về dòng điện chạy qua 2 dây mát và dây lửa. Nếu dòng điện này khác nhau quá 15mA hoặc 30mA thì aptomat sẽ tự động ngắt điện ra khỏi tải để không cho tải làm việc nữa.

Nguyên lý hoạt động của aptomat 1 pha: có 2 dây mát và dây lửa đi qua 1 biến dòng có lõi sắt hình xuyến với cuộn sơ cấp 1 vòng dây và cuộn thứ cấp vài chục vòng dây.

Nguyên tắc hoạt động của aptomat 1 pha: dòng điện đi ra ở dây nóng và về ở dây mát và chiều ngược lại thì dòng điện đi ra ở dây mát và đi về ở dây nóng. Chiều của từ trường biến thiên sinh ra trong lõi sắt của biến dòng ngược nhau. Nếu 2 dòng điện đi ra và đi về bằng nhau thì 2 từ trường biến thiên làm điện áp ra cuộn thứ cấp biến dòng sẽ bằng 0. Khi aptomat tác động thì ngay lập tức phải ngắt ngay điện áp cấp cho mạch điều khiển nếu không sẽ bị cháy.

2. Nguyên lý hoạt động của aptomat 3 pha

Aptomat 3 pha vận hành dựa trên cơ chế theo dõi sự cân bằng của dòng điện chạy qua ba dây pha (L1, L2, L3). Khi dòng điện tổng hợp đi qua các cuộn dây cảm ứng thay đổi đột ngột do sự cố ngắn mạch hoặc quá tải, lực từ trường sinh ra sẽ ngay lập tức tác động lên cơ cấu cơ khí của thiết bị.

Cụ thể, khi xảy ra hiện tượng quá tải, dòng điện cao làm nóng thanh lưỡng kim bên trong, khiến nó uốn cong và kích hoạt lẫy gạt để ngắt mạch điện. Trong trường hợp ngắn mạch, cuộn dây điện từ sẽ tạo ra một lực hút cực mạnh để đẩy lõi thép, làm các tiếp điểm tách rời nhau tức thì nhằm dập tắt hồ quang điện và bảo vệ hệ thống.

Ngoài khả năng chống quá tải, dòng thiết bị này còn có vai trò quan trọng trong việc phát hiện các sự cố đặc thù như mất pha hoặc lệch pha trong mạng điện công nghiệp. Ngay khi một trong ba pha gặp vấn đề, aptomat 3 pha sẽ tự động ngắt hoàn toàn nguồn điện để ngăn chặn tình trạng động cơ bị cháy hoặc hư hỏng do vận hành không ổn định.

Tham khảo: Aptomat là gì? Nguyên lý làm việc và chức năng

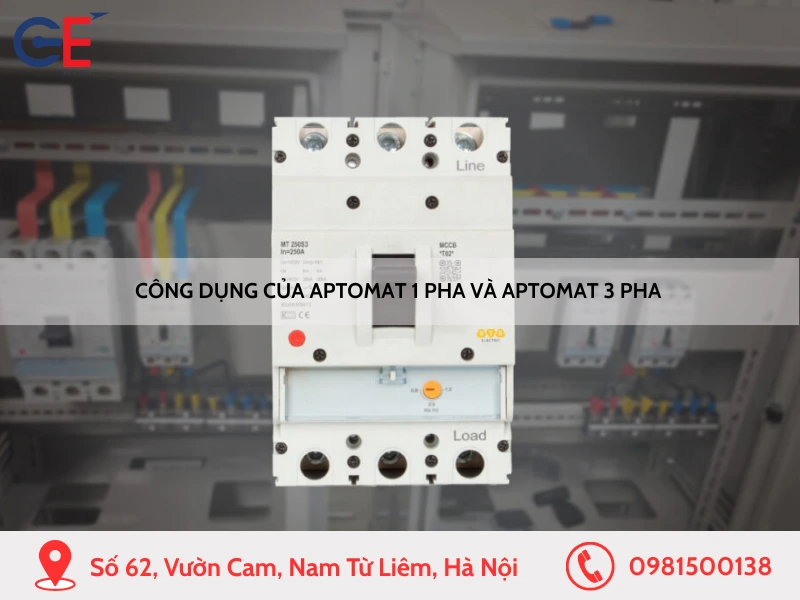

Công dụng của aptomat 1 pha và aptomat 3 pha

Sử dụng đúng aptomat 1 pha và aptomat 3 pha không chỉ đơn thuần là lắp đặt thiết bị đóng ngắt mà còn là giải pháp bảo vệ tài sản toàn diện. Mỗi dòng thiết bị được thiết kế tối ưu cho từng loại phụ tải và môi trường lưới điện khác nhau nhằm ngăn ngừa rủi ro cháy nổ. Việc hiểu rõ công dụng giúp bạn tối ưu hóa hiệu suất vận hành của các thiết bị điện và duy trì sự ổn định cho toàn bộ hệ thống.

1. Công dụng của aptomat 1 pha

Dòng aptomat 1 pha đóng vai trò cực kỳ quan trọng trong việc quản lý an toàn điện tại các hộ gia đình và văn phòng nhỏ. Thiết bị này giúp bảo vệ các thiết bị điện tử nhạy cảm trước những biến động đột ngột của dòng điện dân dụng. Dưới đây là những công dụng thực tế nhất mà thiết bị này mang lại cho người dùng:

• Tự động ngắt điện khi xảy ra sự cố quá tải do dùng quá nhiều thiết bị cùng lúc.

• Bảo vệ mạch điện gia đình khỏi các rủi ro cháy nổ do chập mạch (ngắn mạch).

• Đảm bảo an toàn tính mạng cho người dùng nhờ tính năng chống rò điện (ở dòng RCBO).

• Giúp người dùng dễ dàng chủ động đóng hoặc ngắt nguồn điện để sửa chữa thiết bị.

• Hạn chế hư hỏng cho các thiết bị công suất nhỏ như tivi, tủ lạnh, máy giặt.

• Tăng tuổi thọ cho hệ thống dây dẫn điện trong tường của các công trình dân dụng.

2. Công dụng của aptomat 3 pha

Trong môi trường sản xuất công nghiệp, aptomat 3 pha là thành phần không thể thiếu để duy trì hoạt động của các máy móc hạng nặng. Với khả năng chịu tải vượt trội, thiết bị này giúp kiểm soát dòng điện năng lượng cao một cách chính xác và an toàn. Những lợi ích then chốt mà dòng sản phẩm này cung cấp bao gồm:

• Bảo vệ động cơ điện 3 pha khỏi nguy cơ cháy hỏng do hiện tượng mất pha.

• Kiểm soát và ngắt mạch an toàn cho các hệ thống máy móc có công suất cực lớn.

• Ngăn chặn sự cố lệch pha gây mất ổn định và làm giảm hiệu suất sản xuất.

• Chống quá tải dòng điện tại các nhà xưởng, khu công nghiệp hoặc tòa nhà cao tầng.

• Cho phép phân phối và quản lý điện năng đến nhiều khu vực sản xuất riêng biệt.

• Giảm thiểu thiệt hại về kinh tế bằng cách cô lập sự cố tại một nhánh điện cụ thể.

• Hỗ trợ quá trình vận hành hệ thống điện lưới ổn định và bền bỉ theo thời gian.
